Самодельная антенна Sirio Gain-Master «удочка» 1/2 на 27 МГц

Первая моя антенна, которую я делал не по схеме на 100% а так, как я её вижу. Результат идеальный — КСВ 1.03, реактивное сопротивление 0, активное 52 Ом. резонансная частота 27.090 МГц.

Черновой вариант установки для настройки антенны

Черновой вариант установки для настройки антенны — две двухметровые рейки в длинну

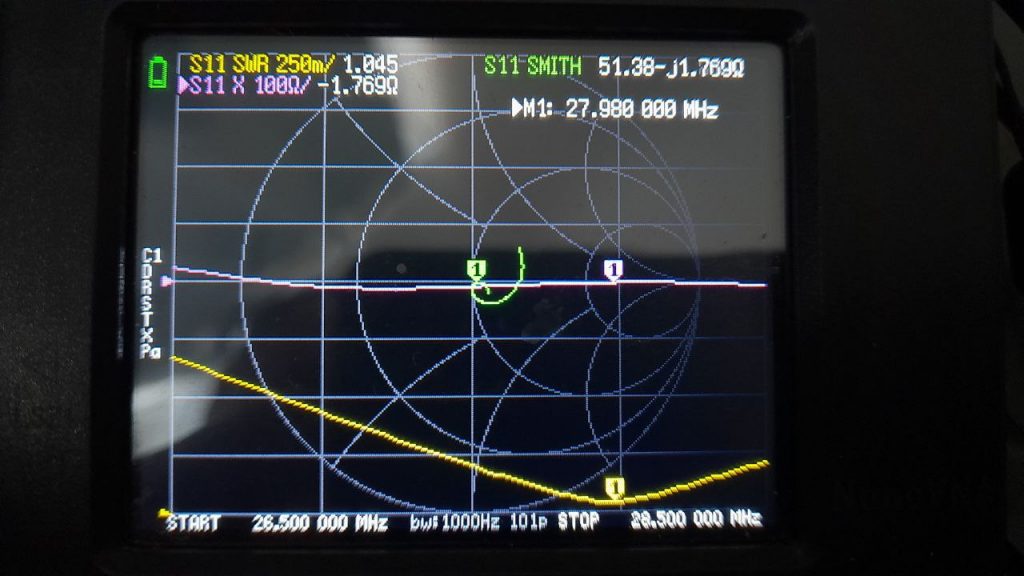

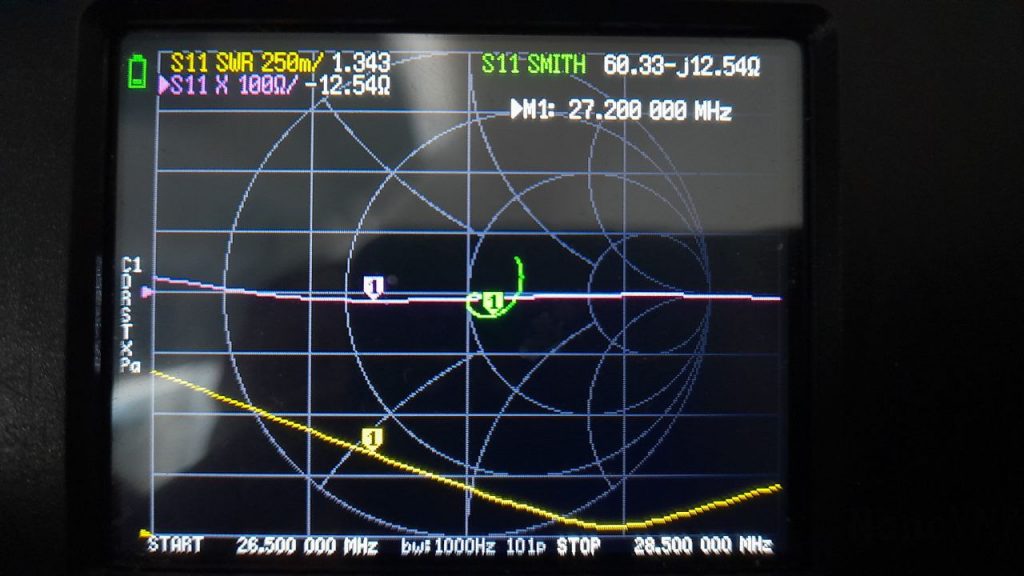

Замер параметров антенны с помощью Nanovna

Замер параметров антенны с помощью Nanovna

Самодельная антенна Sirio Gain-Master "удочка" 1/2 на 27 МГц

Самодельная антенна Sirio Gain-Master «удочка» 1/2 на 27 МГц

Установил я её на небольшой высоте, от земли точка запитки около двух метров.Настраивал антенну долго — несколько дней, причин было много, почему при минимальном КСВ 1.2 реактивное сопротивление никак не хотело сводиться к 0. Одна из них это собранный из разных кусков излучатель, там был провод и 0,75 сечением и 1,5. В итоге убрал этот ужас и поставил 1х2,5 квадрата медного провода, цельного :). Еще одна причина это произвольная длинна кабеля от трансивера до антенны. По формуле (полуволновой повторитель) вычислил наиболее подходящую для моей дистанции — 14,5м и обрезал. В итоге получилось уменьшить реактивное сопротивление с 5 Ом до 2,5 на частоте 27.200 МГц, а резонанс получился на 27.090 МГц, где нет реактивки вообще. Меня это устраивает. Мачта кстати сделана из двух брусков размером 50х50мм общая длина 5 метров три из которых это продолжение антенны до точки запитки и 2 метра сама мачта, да, не высокая, но пока утраивает, хочу поднять на 3 метра, на днях буду добавлять еще один трёх метровый брус. Ветер скоростью 12-14м/с выдержала, дуло 2 недели подряд.

Пока решил оставить эту антенну, так как связь на 3000км и более провожу хорошо.

23.09.2024

Сегодня немного поправил антенну — укоротил на 3 см и поднял её ещё на 1 метр. В итоге это дало мне резонанс на частоте 27.130, что уже выше чем было 27.090. КСВ на частоте 27.200 стало 1.099 а реактивное сопротивление 1.55 Ом, что почти в двое ниже предыдущей настройки.

КСВ ниже 1.1, что вполне устраивает

Резонанс антенны на частоте 27.130 МГц

Хотя меня и устраивали предыдущие настройки, но, в связи с тем, что я решил защитить свою деревянную мачту от предстоящих осадков краской, я снял антенну а за одно и настроил её.

Полоса по КСВ 1.5 получилась широкая — 2.6 МГц. от 26.580 до 29.230 МГц.

Старт на 26.580 МГц по КСВ 1.5

Стоп на 29.230 МГц по КСВ 1.5

После не больших доработок с мачтой и антенной, она стала выглядеть так.

Вот теперь, я оставлю как есть, ибо это золотая середина!

Параметры антенны: Удилище стеклопластиковое — 6 метров, кабель RG58U — 10 метров, многожильный медный повод 1х2,5 — 4 метра, моток изоленты, стяжки чёрные, распределительная коробка чёрная, разъём SO-239, два бруса 50х50мм длиною 2 и 3 метра, горстка саморезов и металлическая лента с перфорацией.

Использовал эти размеры предоставленные моим знакомым, тоже радиолюбителем, катушку мотал на баллончик из под краски, все соединения хорошо пропаял и усадил в термоусадку. Удилище в местах стыков замотал изолентой, верхушку тоже. Антенна получилась даже шире по полосе  чем в чертеже.
