Треугольник или перевернутая V пока не определился, но однозначно, нужно делать эту антенну. Она имеет ряд преимуществ перед обычным штырём 5/8 а значит должна быть.
Так как ставить её буду на мачту высотой 8-10 метров от земли, остаётся вопрос а какую — перевёрнутую V или треугольник привычной для нас формы. С первым проще в плане установки, так как делаться будет из алюминиевых трубок, второй вариант тоже можно сделать за 1 час, но установить у меня получится её только в горизонтальной плоскости, что сделает её неповоротливой и сильно ограниченной по функционалу, потому, что одна из сторон излучения просто уйдёт в землю.
2025-06-10. И так. По порядку. Антенна готова и работает, очень хорошо. Настроилась около идеально. Погрешность не большая и не мешает.
Было перепробовано несколько вариантов для полотна. Полевой кабель, стальной трос в оплётке, медный лужёный провод в оплётке. Последний подошёл идеально по параметрам и показаниям.
— Полёвка требует дополнительного согласования так как имеет высокое сопротивление, у меня вышло 100 Ом.
— Стальной трос это вообще не для антенн 🙂 отсекаем его.
— Медный лужённый провод в оплётке диаметром 2-3 мм самое то. Делал сперва строго по формуле, но длинна полотна в таком исполнении получается коротковата, не на много, но появляется реактивное сопротивление от 10 до 20 Ом. По этому, взял с запасом в 70 см и укорачивал подгоняя КСВ.

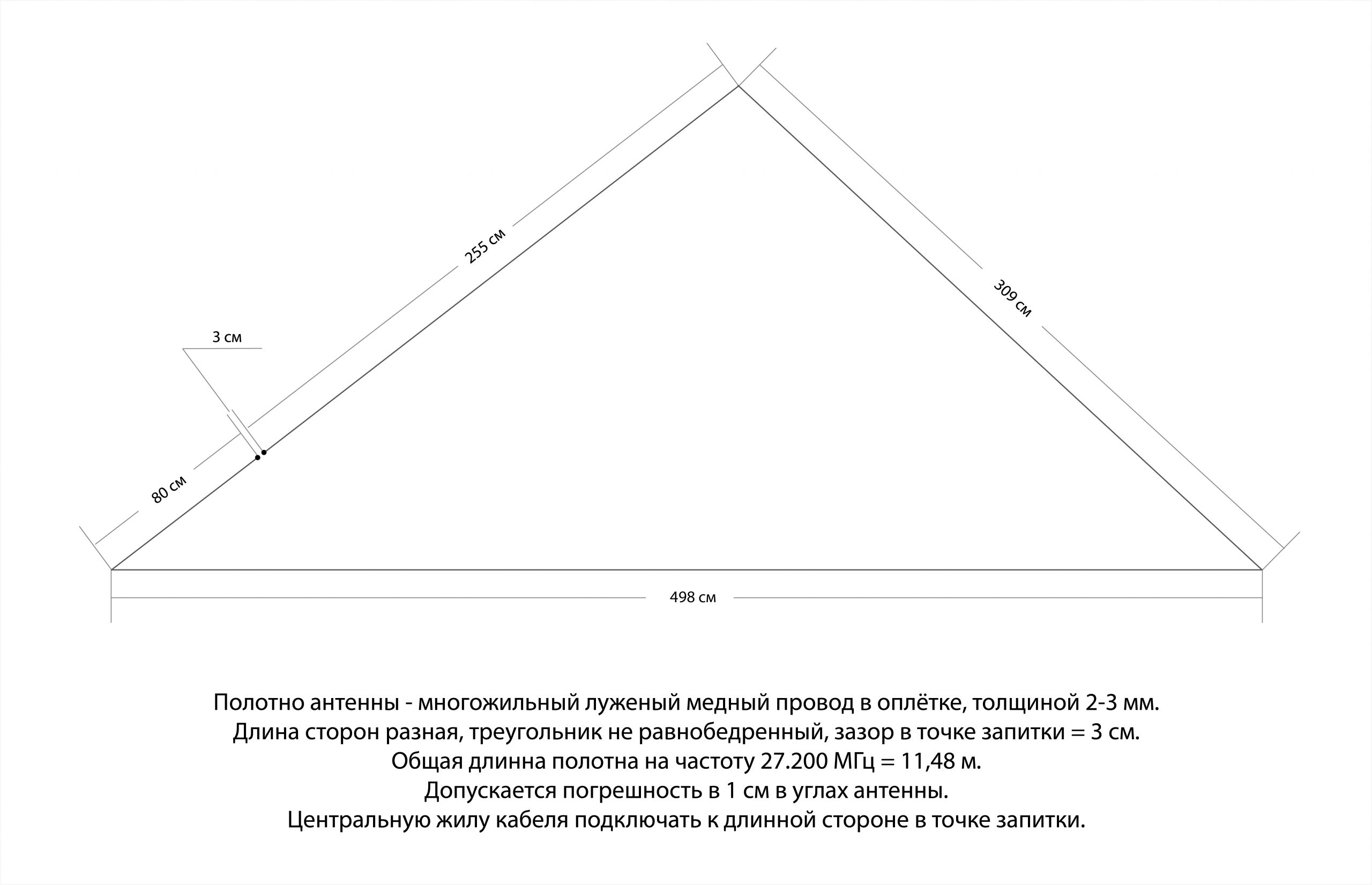

Делюсь размерами своей (горизонтальной) антенны треугольника на 27.200 МГц. Повторив их, у вас вероятно будут другие показания замера на частоте. Но, как старт, они вам сократят время, которое вы потратите на поиск размеров. КСВ настраивается изменением длин сторон в точке запитки, чаще малой.
Скачать большой размер схемы

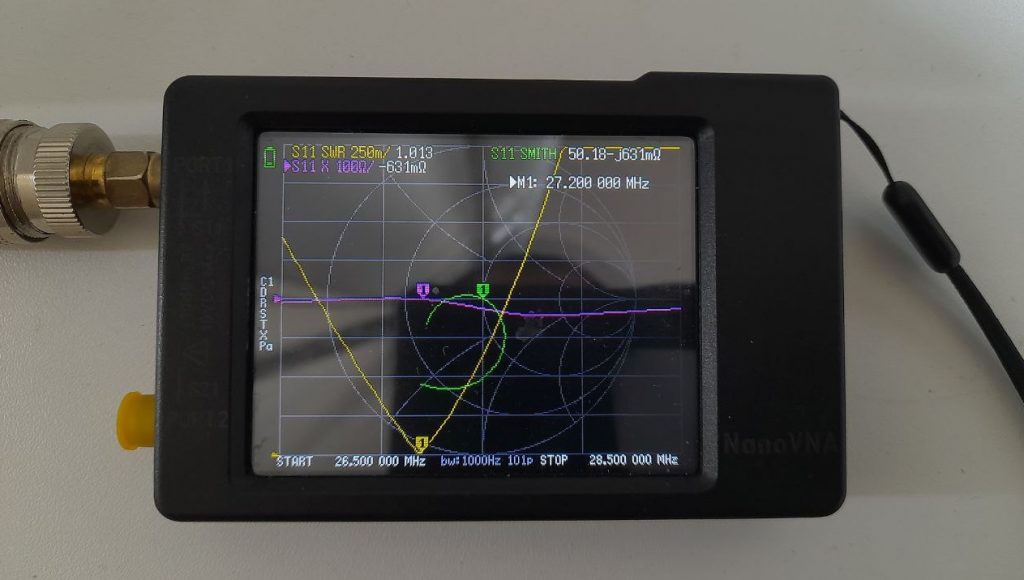

Показатели этой горизонтальной (угол наклона на запад около 10 градусов) антенны на высоте 3 метра от земли такие: КСВ 1.2, активное сопротивление 45 Ом, реактивное сопротивление 3 Ом. Погрешность возможна из-за кабеля РК 50-2-11 и стены которая в 2-х метрах от антенны. Работает очень хорошо. Рапорта собеседников 9 — 9+20, работаю на Anytone AT-5555N II. 50 ватт в FM и 60 ватт в USB.
Видео связи на эту антенну
2025-06-14. Очередная доработка антенны. На этот раз растянул её ровно горизонтально, без наклона, КСВ убежало на 27.900 МГц. Укоротил на 5 см конец провода центральной жилы. Теперь длина полотна антенны = 11,48 метра.
Скачать чертёж полностью горизонтальной антенны
Постройка завершена. Антенна работает очень хорошо.
